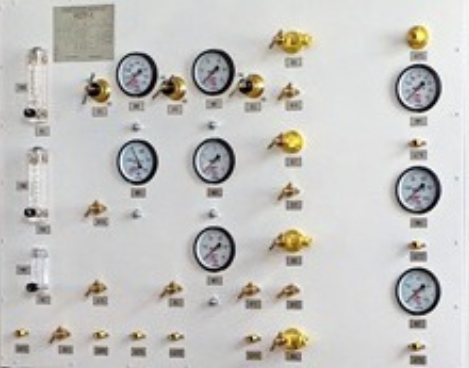

Универсальный испытательный стенд УСГГ-1

Каждый паспорт на резак, горелку, редуктор и т.д., содержит фразу, согласно которой это изделие перед использованием или периодически в процессе эксплуатации должно проверяться на герметичность, инжекцию и т.д. Однако часто это невозможно в связи с отсутствием устройств, которые позволяли бы это осуществить. Например: проверку ацетиленового редуктора на герметичность, проверку резаков и горелок на расход, испытание предохранительных клапанов на открытие и пр. Для этих целей и был разработан стенд УСГГ-1.

Универсальный стенд УСГГ-1 используется для испытаний газопламенной и газорегулирующей аппаратуры (резаки, горелки, рукава, редукторы, регуляторы расхода, манометры, клапаны обратного удара).

Предназначен для измерения:

- расходных характеристик;

- величины инжекции или противодавления в каналах горючего газа;

- инжектирующей способности газовых горелок.

Используется для проверки:

- резаков и горелок на расход горючего газа и кислорода, инжектирующую способность, инжекцию и герметичность;

- рукавов по ГОСТ 9356 на герметичность;

- редукторов на пропускную способность и герметичность;

- манометров редукторов на точность показания;

- предохранительных клапанов редукторов на давление открытия и герметичность.

Рабочий газ – сжатый азот или воздух, не содержащий масла и влаги (класс загрязненности воздуха не ниже 13 по ГОСТ 17433; метод проверки загрязненности воздуха по ГОСТ 24484).

Состав поставляемого оборудования

Эксплуатационная документация
