Стенд испытательный СПГ-1МР

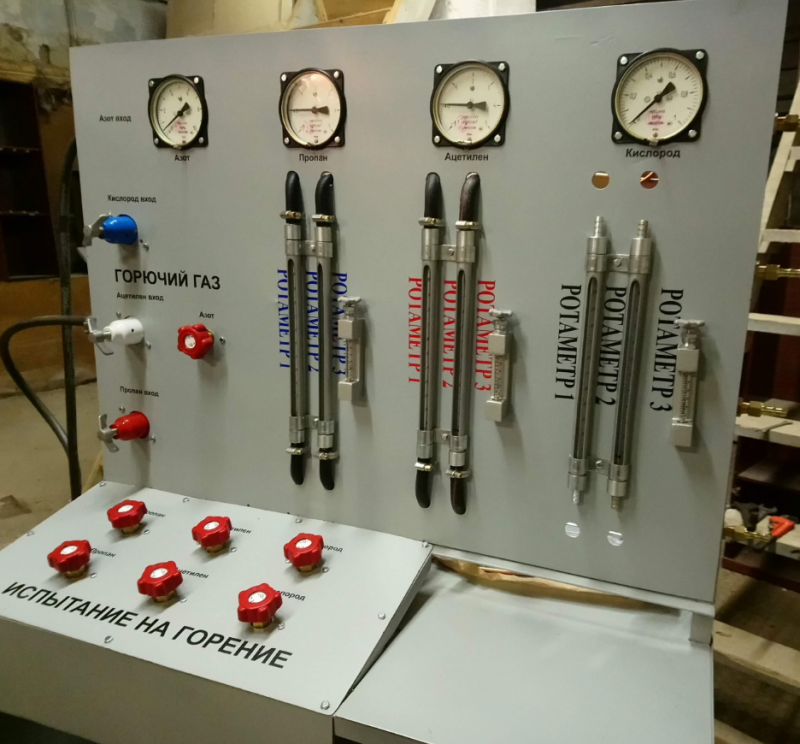

Стенд для испытания газосварочного оборудования СПГ-1МР

Контроль параметров проводится ротаметрами и манометрами.

Состав контролируемых параметров по ГОСТ 5191-79; ГОСТ 1077-79; ГОСТ 13861-89; ГОСТ 9356-75

1. Относительный перепад давления режущего кислорода при Рмах=6,0 кгс/см2.

• Р1 – резаки для разделки стали (3 – 100 мм) – перепад не более 15%.

• Р2 – резаки для разделки стали (3 – 200 мм) – перепад не более 20 %.

• Р3 - резаки для разделки стали (3 – 300 мм) – перепад не более 35 %.

2. Расходы газов при установленных значениях давлений для линейки мундштуков.

(Расход кислорода обеспечивают при полностью открытых вентилях горючего газа) Рмах=1,5 кгс/см2 и подогревающего кислорода Рмах=6,0 кгс/см2).

3. Определение максимальных расходов горючих газов при минимальных давлениях в условиях свободно горящего пламени и наличия режущей струи Qмах=2400 л/час.

4. Определение параметров инжекции (п. 3.10 ГОСТ 5191-79) Q=7.64…1650 л/час.

5. Проверка на герметичность рукава (измерительный прибор/давл.) – ГОСТ 9356-75 Рмах=12,5 кгс/см2.

6. Проверка редукторов в соответствии ГОСТ 13861-89. Рраб/мах=12,5 кгс/см2 , Рmin=0 кгс/см2.

• определение коэффициента неравномерности,

• определение наибольшей пропускной способности.
