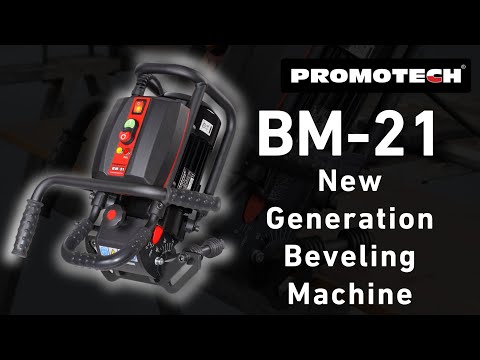

Ручная промышленная машина для обработки кромки BM-21

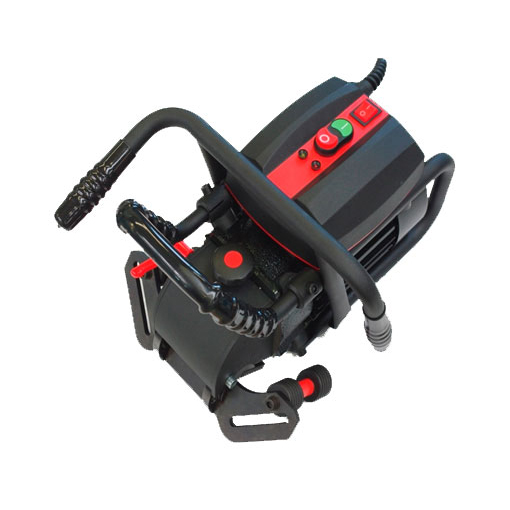

Машина для снятия фасок ВМ-21 предназначена для обработки кромки стальных листов перед сваркой, позволяет снимать фаску в пределах от 0 до 60 градусов, а также торцевать кромку.



Используется как на крупных предприятиях, так и на мелких в условиях серийного и мелкосерийного производства. Фаскосъемная машина BM-21 удобна и проста в эксплуатации. Его масса не превышает 20 кг. В процессе работы станок для снятия фаски удерживается за счет собственного веса, а движение по обрабатываемой поверхности осуществляется на роликах, что позволяет производить обработку торца даже при незначительном усилии в направлении резания.



Ручка инструмента для снятия фаски выполнена в сложной форме для удобства работы как на листах, так и на трубах. Для уменьшения вибрации рукоятки имеют гофрированное резиновое покрытие.



Привод станка для снятия фасок электрический с повышенным пусковым током. Подключение к сети осуществляется с помощью силового провода с вилкой и заземлением. Электронная система контроля напряжения в случае возникновения аварийной ситуации отключает напряжение. Фаскосъемная машина BM-21 поставляется в готовом для использования состоянии.



Единственно необходимая операция - это настройка машины на необходимую ширину среза и регулировка угла фрезерования. В качестве режущего инструмента станка для снятия фаски используется одинарная торцевая фреза, содержащая 10 твердосплавных пластин. Обработка поверхности производится методом встречного фрезерования. Предполагаемый износ пластин наступает после 150 м погонных в расчете на каждую сторону пластины.



В большинстве случаев возможна обработка всей ширины среза за один проход. Предварительной обработки поверхности после резки газовым резаком не требуется. Инструмент для снятия фаски отлично зарекомендовал себя в работе на многих предприятиях стран СНГ и во всём мире.



Преимущества:

Новое поколение портативных фаскосъемных машин BM-21 для обработки кромки листа и труб перед сваркой.

Мобильность, эргономичность, легкость управления.

Получение высокого качества обработанной поверхности.

Возможность торцевания и получения фаски шириной до 21 мм.

Способность обработки торцов труб диаметром более 160 мм.

Легкость управления.

Практически моментальная регулировка рабочих параметров – угла и глубины среза.

Расширенный рабочий диапазон от 0 до 60 градусов с плавной регулировкой.

Новая моноблочная фреза с десятью твердосплавными пластинами, значительно улучшает рабочий процесс.

Быстрая и удобная замена пластин не требующая специнструмента и опыта.

Одна универсальная направляющая, заменяющая три разных  приспособления для гашения вибрации, защищающих оператора и машину от вредной вибрации.



Технические особенноси:

Источник питания 230VAC/50Hz или 115 VAC/60 Hz.

Привод – двигатель электродвигатель с повышенным пусковым током – W - 1,1 КВт, n – 2 820 об/мин.

Потребляемый ток - 12 А (14 А).

Предохранитель - 2 А / 250 V.

Cтепень защиты - 1Р54.

Частота вращения шпинделя (без нагрузки) - 2780–3340 об/мин(при 230 В) и 2740–3290 об/мин(при 115 В).

Используемый инструмент - моноблочная фрезерная головка с 10 TCT пластинами.

Скорость обработки - 1,5 м/мин.

Максимальная ширина среза - 21 мм (для угла 450).

Диапазон регулировки угла среза от 0°-60°, а также торцевание.

Общая масса, кг - 19,9.

Угол фаски 0°-60°.

Ширина фаски 20мм.

Подача-ручная

Подавление вибрации: есть

Новая моноблочная фреза с десятью твердосплавными пластинами, значительно улучшает рабочий процесс.

Способность обработки торцов труб диаметром более 160 мм.
