Модули духточечной односторонней сварки

0.00 р

Цена указана с НДС

Код для заказа:
Гарантия: 0 мес
Производитель: TECNA
Под заказ
заявка на демонстрацию
Для юридических лиц

Отправить заявку

Все поля обязательны для запонения
Комментарий
Описание

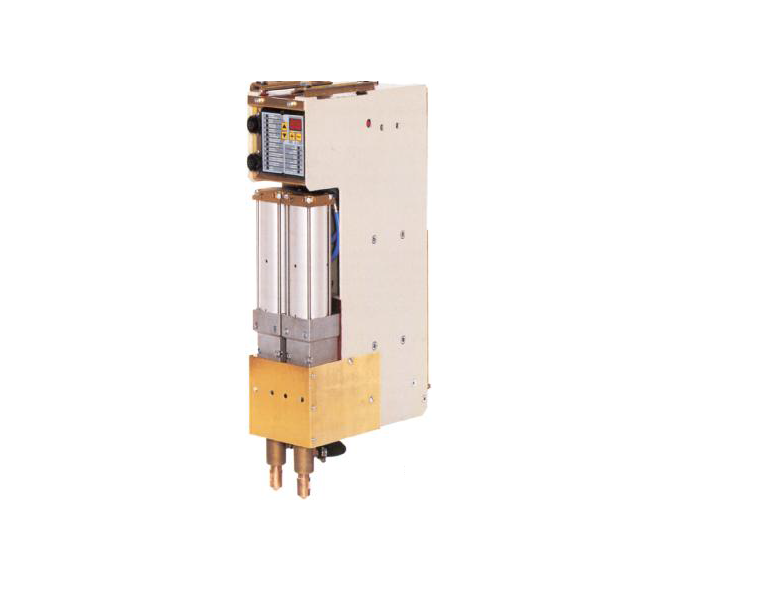

  • МОДУЛЬНЫЕ ДВУХТОЧЕЧНЫЕ СВАРОЧНЫЕ АППАРАТЫ
  •
     - Двухточечная сварочная группа, которая позволяет выполнять сварку, работая только на одной стороне свариваемой детали.
    - Доступны с 50 или 80 мм рабочим ходом.
    - Двухступенчатый электрический ножной переключатель позволяет оператору свести детали вместе и сварить их только тогда, когда они правильно расположены (только для 4040 – 4042).
    - Охлаждаемые водой держатели электродов, электроды и трансформатор; обмотки, покрытые эпоксидной смолой.
    - Управление фазовым сдвигом для установки сварочного тока (только для 4040 – 4042).
    - Широкий выбор держателей электродов и электродов для адаптации машины в случае рабочей необходимости.
    - Синхронная SCR команда, изолированная от контура охлаждающей воды с термостатом защиты (только для 4040 – 4042).
    - Свободные от смазки, двухступенчатые и с двойным эффектом пневматические цилиндры.
    - Независимые регулировки скорости замыкания и размыкания электродов.
    - Двухтактная конфигурация.

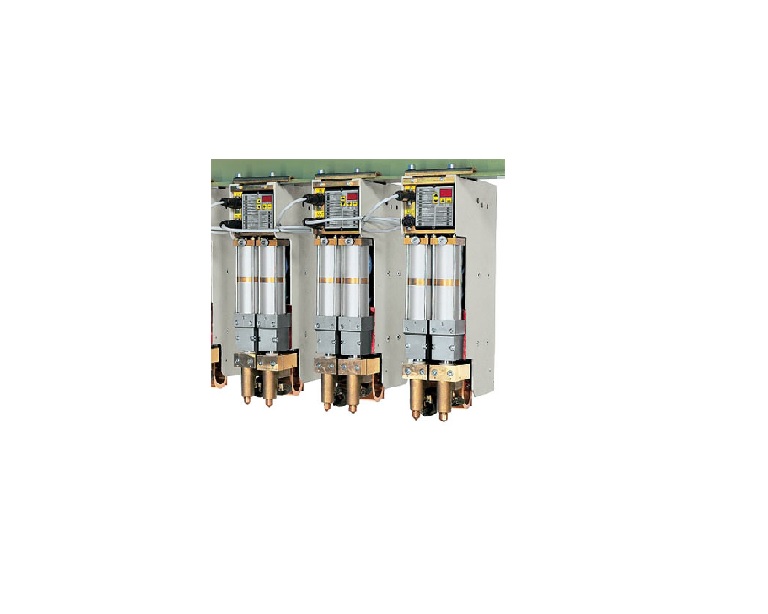

    - Все сварочные машины могут быть даже объединены для работы в режиме каскада, выполняя последовательность сварок без какого-либо внешнего контроля.



Электрические данные:

ИЗДЕЛИЕ

4040

4041

4042

4043

4044



Номинальная мощность при 50% рабочем цикле кВА



32



32



32



32



25



Максимальная мощность сварки кВА



96



96



96



96



66



Ток короткого замыкания вторичной обмотки кА



20



20



20



20



-

Максимальный сварочный ток на стали кА



 16



16



16



16



-

Вторичный термический ток при 100% А



3800



3800



3800



3800



4600

Переменное напряжение во вторичной без нагрузки В



5,9



5,9



5,9



5,9



3,8

Плавкие предохранители

 220 – 230 – 240 В       А

380 – 400 – 415 В        А



100

63



100

63



100

63



100

63



-

50

Сечение магистральных кабелей*

 380-415В   - Дл.= 10м       мм2

 380-415В   - Дл.= 30м       мм2

 380-415В   - Дл.= 60м       мм2







16

25

35





16

25

35





16

25

35





16

25

35





10

16

25

Минимальная мощность питающего трансформатора**   кВА





104





104





104





104





72



*Сечение для каждого кабеля рассчитывалось для одножильных кабелей с изоляцией из поливинилхлорида, с учетом того, что сварочная машина работает при максимальной сварочной мощности, а также имеет место 4% падение напряжения на кабелях.

 **Приближенное значение, рассчитанное для трехфазного трансформатора с 4% напряжения короткого замыкания с 6% падением напряжения на трансформаторе и 4% падением напряжения на кабелях для сварочной машины, установленной на максимальную сварочную мощность.



Внимание!
Изд. 4040-4041-4042-4043-4044 поставляются без электрододержателей. При заказе указывайте необходимый тип отдельно.

технические характеристики
Технические характеристики
Напряжение сети, В380
Сила тока, кА16
Тип охлажденияжидкостное
Потребляемая мощность при ПВ 50%, кВА32 ( модуль 4044 - 25 кВА)
Максим. ход электродов, мм50 ( модуль 4044 - 4041); 80 ( модуль 4043 - 4044);
Усилие сжатия, даН260х2
Встроенные опции
Таймернет
Блок контроляТЕ 93
Гарантия
месяцев,12
