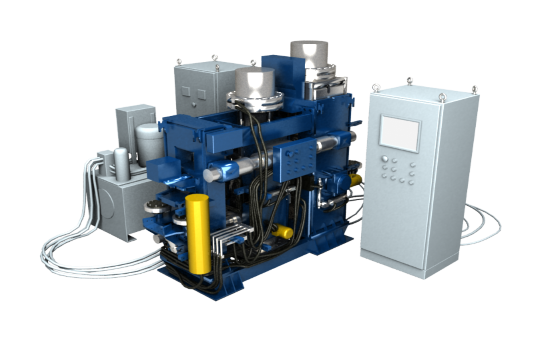

Машина МСР-63.01А для контактной стыковой сварки рельсов в стационарных условиях
Уточните актуальную цену
Менеджер проверит наличие, срок поставки и подготовит предложение для вашей организации.
Описание
Сварочная машина МСР–63.01А предназначена для контактной стыковой сварки рельсов непрерывным или пульсирующим оплавлением в стационарных условиях. Машина производит центровку рельсов перед сваркой по оси рельсов и по высоте головки, сварку рельсов по заданной программе, съём горячего грата повсему контуру стыка рельсов после сварки.
Система управления машины выполнена на базе промышленного контроллера. Система обеспечивает задание и контроль параметров процесса сварки с предоставлением оператору текущей информации о воспроизводимости технологического процесса сварки, хранение этой информации с последующей выдачей паспорта каждого сварного стыка.
Перечень оборудования смотрите в каталоге продукции.
Технические характеристики:
|
Показатель |
Значение |
|
|
Номинальное напряжение питающей трёхфазной сети переменного тока, В |
380 |
|
|
Частота тока питающей сети, Гц |
50 |
|
|
Мощность сварочных трансформаторов на номинальной ступени при ПВ=50 %, кВА |
350 |
|
|
Число ступеней регулирования |
2 |
|
|
Пределы регулирования вторичного напряжения, В |
7,92- 8,84 |
|
|
Номинальное усилие осадки при давлении 15,7 МПа (157 кгс/см2), кН, не менее |
630 |
|
|
Номинальное усилие зажатия при давлении 18,8 МПа (188 кгс/см2), кН, не менее |
1510 |
|
|
Ход подвижного корпуса, мм, не менее |
100 |
|
|
Ход прижимов, мм, не менее |
60 |
|
|
Наибольшая скорость осадки, мм/с, не менее |
30 |
|
|
Пределы регулирования скорости оплавления, мм/с |
0,2 – 3,0 |
|
|
Наибольшая площадь поперечного сечения свариваемого изделия, мм² |
10 000 |
|
|
Производительность кратковременная при сварке рельсов, сварок/ч, не менее |
15 |
|
|
Интервал вертикальной и горизонтальной корректировки, мм |
±10 |
|
|
Расход охлаждающей воды при давлении 0,15 МПа (1,5 кгс/см2), л/мин |
30 |
|
|
Габаритные размеры (ДхШхВ), мм
|
сварочное устройство |
3055 х 1389 х 2668 |
|
станция гидропривода |
1580 х 780 х 1320 |
|
|
шкафы (управления и силовой) |
1212 х 555 х 1965 |
|
|
Масса, кг |
сварочное устройство |
12 870 |
|
станция гидропривода |
890 |
|
|
шкафы (управления и силовой) |
390 |
|
Характеристики
| Технические характеристики | |
| Тип свариваемых рельсов | Р65 |
| Условия сварки | стационарные |
| Производительность при сварке рельсов типа Р65 | не менее 15 сварок/час |
