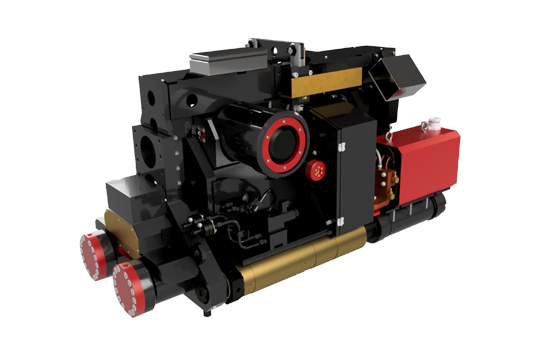

Машина МСР-120.01А для контактной стыковой сварки рельсов в полевых условиях
Уточните актуальную цену
Менеджер проверит наличие, срок поставки и подготовит предложение для вашей организации.
Описание
Подвесная машина МСР–120.01A предназначена для контактной стыковой сварки рельсов пульсирующим оплавлением с натяжением рельсовой плети из рельсов типа Р50 и Р65 в полевых условиях. Срезка горячего гратаосуществляется накидным гратоснимателем. Машина предназначена для работы в составе путевых рельсосварочных машин на железнодорожном ходу (ПРСМ) и на комбинированном гидростатическом ходу (МСК-01).
Система управления машины выполнена на базе промышленного компьютера.
Система управления обеспечивает задание и контроль параметров процесса сварки с предоставлением оператору текущей информации о воспроизводимости технологического процесса сварки, хранение этой информации с последующей выдачей паспорта каждого сварного стыка.
Перечень оборудования смотрите в каталоге продукции.
Технические характеристики:
|
Показатель |
Значение |
|
|
Номинальное напряжение питающей сети, В или дизель электростанции, В |
380 400 |
|
|
Частота питающей сети, Гц |
50 |
|
|
Мощность сварочных трансформаторов на номинальной ступени при ПВ=50%, кВА, не менее |
240 |
|
|
Наибольший вторичный ток, кА, не менее |
72 |
|
|
Номинальный длительный вторичный ток, кА |
21,4 |
|
|
Полное сопротивление вторичного контура, мкОм, не более |
110 |
|
|
Коэффициент трансформации сварочных трансформаторов |
48 |
|
|
Номинальное усилие осадки при давлении 30,8 МПa, кН |
1 200 |
|
|
Наибольшее усилие зажатия при давлении 30,8 МПa, кН |
2 800 |
|
|
Рабочее давление в гидросистеме, МПа (кгс/мм) |
30,8 (308) |
|
|
Наибольшая скорость осадки, мм/с |
100 |
|
|
Пределы регулирования скорости оплавления, мм/с |
0,2 - 1,2 |
|
|
Ход подвижных корпусов, мм |
95 |
|
|
Машинное время сварки рельса Р65, с, не более |
240 |
|
|
Производительность при сварке рельсов Р65, сварок/ч, не менее |
8 |
|
|
Габаритные размеры (ДхШхВ), мм
|
сварочное устройство |
1 876 х 993 х 1 130 |
|
станция гидропривода |
1 572 х 740 х 1 620 |
|
|
блок электрооборудования |
1 090 х 550 х 1 670 |
|
|
Масса, кг |
сварочное устройство |
3 750 |
|
станция гидропривода |
933 |
|
|
блок электрооборудования |
650 |
|
Характеристики
| Технические характеристики | |
| Тип свариваемых рельсов | Р50 и Р65 |
| Условия сварки | полевые |
| Производительность при сварке рельсов типа Р65 | не менее 8 сварок/час |
| Машинное время сварки рельса Р65 | не менее 240 секунд |
