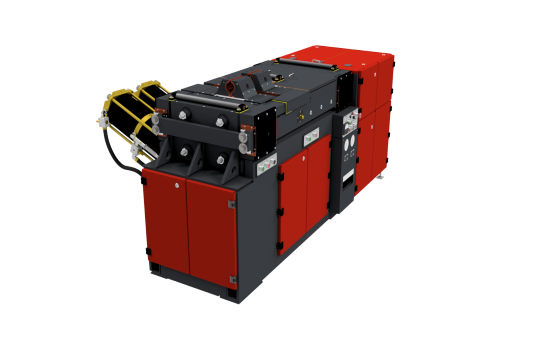

Машина МСО-604 для контактной стыковой сварки котельных труб оплавлением
Уточните актуальную цену
Менеджер проверит наличие, срок поставки и подготовит предложение для вашей организации.
Описание
Машина МСО–604 предназначена для сварки непрерывным оплавлением и оплавлением с предварительным подогревом труб и других изделий, преимущественно круглого сечения, из перлитных, аустенитных, высоко и низкоуглеродистых, различных легированных сталей сечением до 850мм2 и наружным диаметром до 42мм. Машина позволяет сваривать заготовки профильного сечения, а также детали из алюминиевых и титановых сплавов сечением до 300мм2 .
Конструкция машины — «проходного» типа, что обеспечивает сварку как короткомерных, так и длинномерных заготовок. Система управления обеспечивает корректировку процесса сварки при его отклонениях от нормы.
Технические характеристики:
|
Показатель |
Значение |
|
|
Номинальное напряжение трёхфазной питающей сети переменного тока, В |
380 |
|
|
Частота тока питающей сети, Гц |
50 |
|
|
Диаметр свариваемых труб, мм |
25 – 42 |
|
|
Наибольший вторичный ток, кА, не менее |
40 |
|
|
Номинальный длительный вторичный ток, кА |
9 |
|
|
Диапазон регулирования вторичного напряжения, В |
4,05 – 8,1 |
|
|
Номинальное усилие осадки, кН |
63 |
|
|
Номинальное усилие зажатия, кН |
125 |
|
|
Наибольшая скорость осадки, мм/с, не менее |
80 |
|
|
Диапазон регулирования скорости оплавления, мм/с |
0,3 – 10 |
|
|
Пределы регулирования установочного расстояния между зажимными губками, мм |
40 – 70 |
|
|
Кратковременная производительность при сварке труб диаметром 42 мм, сварок/ч, не менее |
100 |
|
|
Габаритные размеры (Д х Ш х В), мм |
устройство сварочное |
2500 × 1 595 × 1180 |
|
шкаф управления |
1271 × 600 × 1962 |
|
|
Масса, кг |
устройство сварочное |
3800 |
|
шкаф управления |
380 |
|
Характеристики
| Технические характеристики | |
| Площадь сечения труб | до 850 мм² |
| Наружный диаметр труб | до 42 мм |
| Площадь заготовок профильного сечения и деталей | до 300 мм² |
