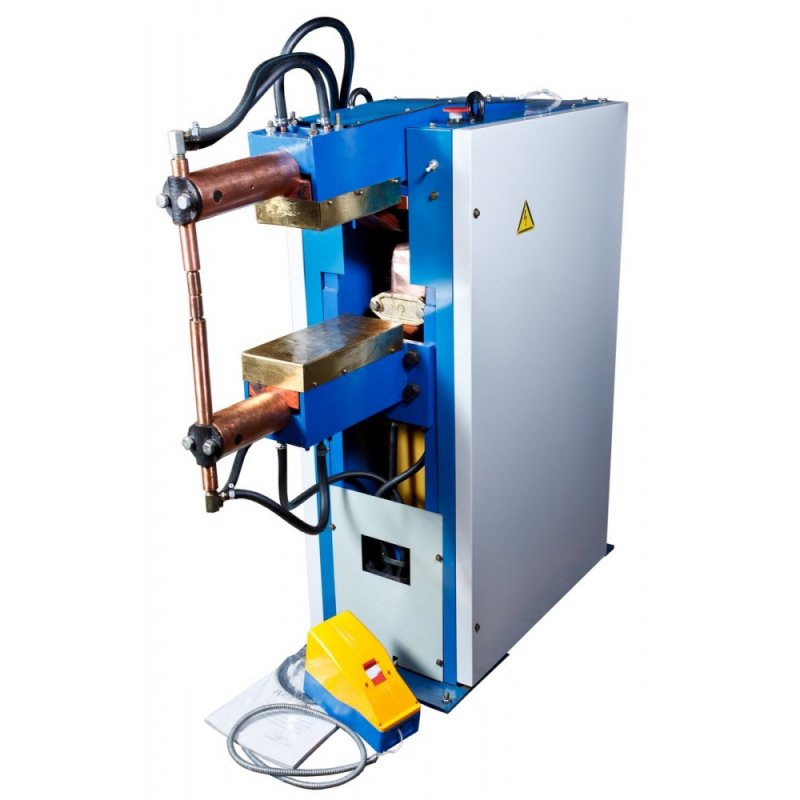

Машина контактной точечной сварки МТР-1701 УХЛ4
Уточните актуальную цену
Менеджер проверит наличие, срок поставки и подготовит предложение для вашей организации.
Описание
Машины контактной сварки предназначены для электрической контактной точечной сварки деталей из листовой низкоуглеродистой стали, для сварки внахлест арматуры II и III класса.
Машины предназначены для работы в следующих условиях: температура окружающей среды от плюс 1° С до плюс 35° С, влажность окружающей среды до 80% при 25° С, атмосферное давление от 84,0 кПа (630 мм рт. ст.) до 106,7 кПа (800 мм рт. ст.); температура охлаждающей воды от плюс 5° С до плюс 25° С.
Климатическое исполнение УХЛ - эксплуатация машин в макроклиматических районах с умеренным и холодным климатом. Категория 4 предусматривает эксплуатацию машин в закрытых отапливаемых (охлаждаемых) и вентилируемых помещениях.
Характеристики
| Технические характеристики | |
| Наибольшая мощность при коротком замыкании, кВА, не более | 18,5 |
| Номинальный длительный вторичный ток, А | 3200 |
| Макс.крат.произ.при свар.низ.стали толщ.0,5+0,5 мм,св/мин,не мен | 300 |
| Номинальный сварочный ток (А | 10000 |
| Наибольший втор/ ток короткого замык. на пос. ступ. ±10%, А | 17000 |
| Ном. пот. мощность (на ном. ступени при ном. токе), кВА | 35 |
| Номинальная ступень, не ниже | 3 |
| Нижний предел фазового регулирования тока, %, не более | 50 |
| Ном.ус.сжат.при ном.выл.(при дав.сжат.воз.в сети 490 кПа),даН | 500 |
| Наим.ус.сж.при ном.выл.(при дав.сж.воз.в сети 98 кПа),даН,не бол | 100 |
| Номинальный режим работы ПВ, % | 10 |
| Наиб.ус.сж.при мин.выл.(при дав.сж.воз.в с.490 кПа),даН,не мен | 900 |
| Ход верхнего электрода (при ном.вылете электрододержателей), мм | 0-70 |
| Расчетный расход охлаждающей воды, л/ч | 0,5 |
| Вз.смещ.элек.при ном.ус.сж.на ном.вылете (мм), не более | жесткий режим от 0,5+0,5 до 2,0+2,0 мягкий режим от 0,5+0,5 до 5,0+5,0 диаметр арматуры ІІ и ІІІ класса (мм), не более 12+12 |
| Толщина свариваемых деталей, мм | номинальный 150 наименьший, не более 150 наибольший, не менее 325 |
| Произ.при св.мин.толщин,св/ч,не менее | 280 |
| Мощность при ПВ=50%, кВА, не более | 2343 |
| Рас.сж.воз,пр.к св.сос.(при 200 ходах в мин.),от.к ч.х., м³/ход | 75 |
| Наибольшая длительность прохождения сварочного тока, с | 3х10ˉ³ |
| Соп.втор.кон.пост.току при ном.вылете и растворе, мкОм, не более | 8,0 |
