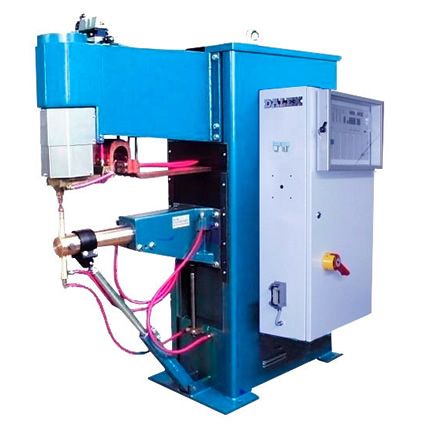

Машина контактной шовной сварки PMS16-6 NQ3 DALEX (SM.68745.1)



Машины для точечной, рельефной и шовной сварки DALEX PMS 16-4, а также их комбинации. Машины предназначены для контактной точечной, рельефной и шовной сварки.

Техническое описание

- Напольное основание машины стойкое к действию крутящих нагрузок, каркасно-несущего типа с оребрением.

- В большом навесном шкафу размещены блоки управления сваркой и машиной и тиристорный ступенчатый усилитель.

- Блоки управления сваркой и машиной разделены пространством.

- Нижняя электродная арматура плавно устанавливается машиной по высоте.

- Цилиндр подачи электродов имеет точное (прецизионное) исполнение и защиту от нагрузок вращения.

- Усилие на электродах плавно регулируется.

- Соединительные проводники вторичной обмотки трансформатора очень коротки, что обеспечивает хороший показатель фактора мощности.

- Перемещение цилиндра в прямом и обратном направлениях регулируется с помощью дросселей.

- Токонесущие элементы, детали и тиристорный блок имеют раздельныe контура охлаждения.

- Обмотка сварочного трансформатора имеет водяное охлаждение и залита специальной смолой, цепь защиты от перегрева в первичной обмотке.

- При заливке первичной и вторичной обмоток обеспечивается их полная (ваккуумная) герметизация.

- Блок редуктора давления состоит из фильтра сжатого воздуха, редуктора давления, монометра и распылителя масла.

Дополнительная комплектаци аппарата точечной и рельефной сварки:

- Цилиндр (двойной) подачи (DH), ход 90 + 30мм.

- Цилиндр (двойной) подачи с установкой предварительного перемещения (DHZ), 0 – 90 мм предварительное перемещение + 30 мм рабочий ход.

- Цилиндр подачи с установкой предварительного перемещения и выключателем (определения рабочей) последовательности (DHZF), 0 – 120 мм предварительное премещение, 0 – 120 мм рабочий ход или 120 мм полный ход.

- Цилиндр с увеличенным диапазоном усилия 140 - 3000 даН или 500 – 1800 даН.

- Реле потока для контроля количества охлаждающей воды.

- Устройство установки по высоте нижней электродной арматуры.

- Опускание верхнего электрода без приложения усилия сжатия клапаном с ручной регулировкой.

- Электронный включатель усилия сжатия на электродах.

- Удвоенное значение напряжения вторичной обмотки и х.х

- Супенчатый переключатель смонтирован в навесном шкафу.

- Устройство выравнивания давления для компенсации допусков инструмента.

- Исполнение с питанием от трёхфазной сети переменного тока.

- Блоки управления сваркой на выбор.
