Электроды для MMA "VATRA"-4,0
Сварка с минимальным разбрызгиванием и отличным формированием шва
Электроды MР-3 созданы компанией VATRA для ручной дуговой сварки обычных и ответственных металлоконструкций из углеродистой стали. Электроды этой марки позволяют производить сварку во всех пространственных положениях, кроме вертикального "сверху-вниз", на переменном или постоянном токе обратной полярности.
Уточните актуальную цену
Менеджер проверит наличие, срок поставки и подготовит предложение для вашей организации.
Описание
Сварка с минимальным разбрызгиванием и отличным формированием шва
Электроды MР-3 созданы компанией VATRA для для ручной дуговой сварки металлоконструкций из углеродистой стали. Электроды этой марки позволяют производить сварку во всех пространственных положениях, кроме вертикального "сверху-вниз", на переменном или постоянном токе обратной полярности. Электроды характеризуются высокими сварочно-технологическими свойствами даже при сварке по плохо очищенному металлу. Сварку конструкций средних и больших толщин в нижнем положении производят на повышенных режимах с наклоном электрода в сторону направления сварки (углом назад).

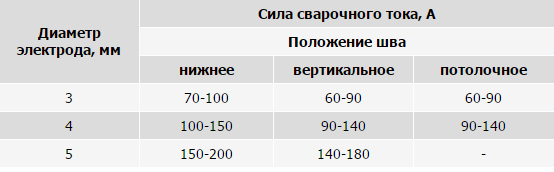

Рекомендуемые режимы сварки:
Характеристики
| Основные технические характеристики | |
| Тип покрытия | рутиловое |
| Диаметр, мм | 3.0, 4.0, 5.0 |
| Упаковка | Картонная коробка, вес (кг): 5 |
| ГОСТ | 9466-75, 9467-75; ТУ РБ 100034500.001-2002 |
| Химический состав, % | |
| Углерод (C) | 0,07-0,12 |
| Кремний (Si) | 0,07-0,20 |
| Марганец (Mn) | 0,40-0,85 |
| Хром (Cr) | - |
| Никель (Ni) | - |
| Молибден (Mo) | - |
| Титан (Ti) | - |
| Сера (S) | не более 0,040 |
| Фосфор (P) | не более 0,045 |
| Кобальт (Co) | - |
| Железо (Fe) | - |
| Медь (Cu) | - |
| Ванадий (V) | - |
| Бор (B) | - |
| Вольфрам (W) | - |
| Ниобий (Nb) | - |
| Механические свойства металла шва | |
| Временное сопротивление, МПа | 480 |
| Предел текучести, МПа | 390 |
| Относительное удлинение, % | 22 |
| Температура испытания, град. Цельсия | 20 |
| Ударная вязкость, Дж | 90 |
Особенности
Сварку можно вести как короткой, так и средней дугой. Металл шва не сколнен к образованию пор, вызванных ржавчиной на кромках или увлажнением покрытия.
