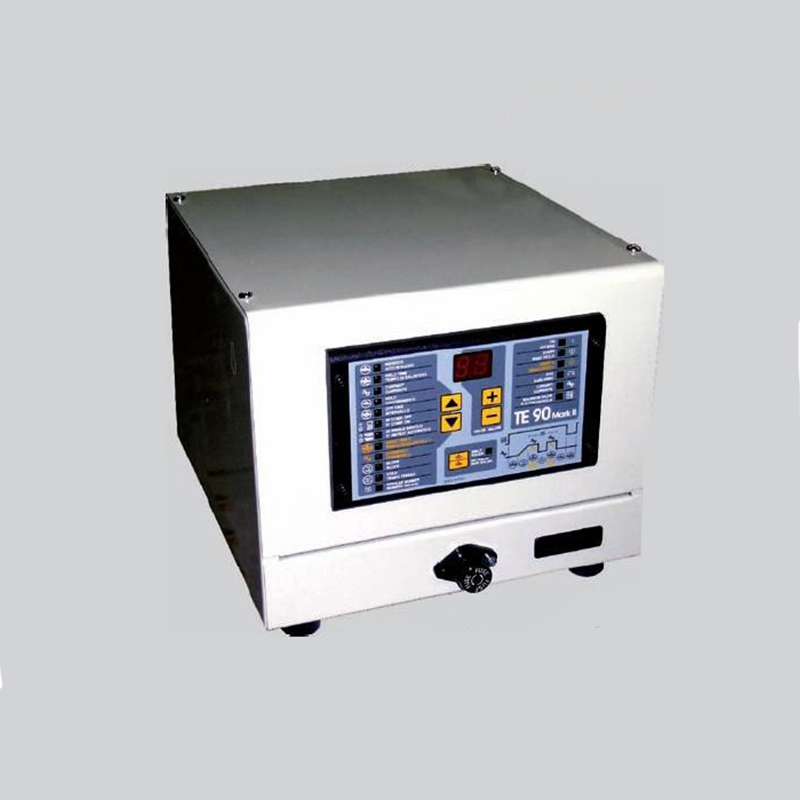

Блок управления TE-90 на мощность машины 160 kVA ПВ 50 % - TECNA 1226E

Блок 1226 представляет собой блок управления контактными сварочными машинами. Все варианты исполнения оборудованы блоками питания со схемами тиристорного управления, изолированными от системы водяного охлаждения. Блок управления сваркой выполняет функции контроля за работой узлов сварочного аппарата и, в частности, за работой тиристоров, регулирующих подачу сварочного тока. Рабочий цикл, который осуществляет TE90, задается с помощью программируемых параметров. Блок 1226 может быть использован как для ручных сварочных аппаратов, так и для аппаратов с пневматическим управлением.

Основные функции:

- Управление силовым тиристором;

- Регулировка сварочного тока;

- Упрощенное программирование при помощи четырех кнопок;

- Возможность хранения в памяти двух программ сварки (при наличии второй педали управления или соответствующего переключателя);

- Наклонная и импульсная характеристики;

- Одиночный и повторяющийся режимы работы;

- Функция компенсации тока во вторичной обмотке для сварки окисленных металлических листов и прутков;

- Автоматическая блокировка для сварочных машин с механическим приводом;

- Регулировка задержки переключения первой фазы. Это позволяет обеспечить лучший баланс потребляемого из внешней сети тока;

- Управление электромагнитным клапаном 24 В, 7,2 Вт с защитой выхода от короткого замыкания;
